电线电缆电性能测试参数-衰减/插入损失测试 |
作者：admin 发布时间：2021-09-07 |

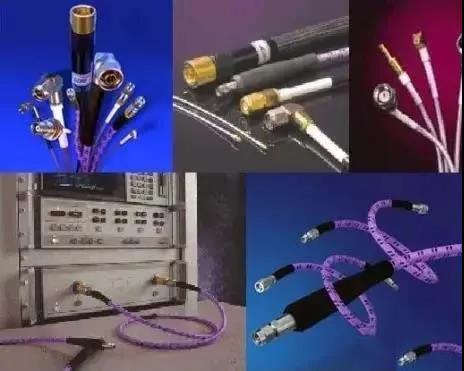

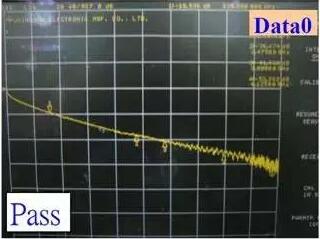

| 通过链路传输的电信号在沿链路传输时会损失部分能量。插入损耗可测量信号到达布线链路接收端时损失的能量。插入损耗测量结果是布线链路对电信号传输阻抗效果的量化。
插入损耗 (insertion loss) ：是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。
插入损耗以接收信号电平的对应分贝（dB）来表示。分贝是输出电压（链路末端收到的信号的电压）与输入电压（发射器送入线缆的电压）之比的对数表示。 插入损耗多指功率方面的损失，衰减是指信号电压的幅度相对测量插入损耗的电路原信号幅度的变小。 譬如对一个理想无损耗的变压器，原副理想变压器无损耗，即插入损耗为零。插入损耗的概念一般用在滤波器中，表示使用了该滤波器和没使用前信号功率的损失。 通道的插入损耗是指输出端口的输出光功率与输入端口输入光功率之比，以dB为单位。插入损耗与输入波长有关，也与开关状态有关。定义为：IL=-10log(Po/Pi)式中：Pi—→输入到输入端口的光功率, 单位为mw；Po—→从输出端口接收到的光功率,单位为mw。对于OLP，具体分为发送端插入损耗和接收端插入损耗。

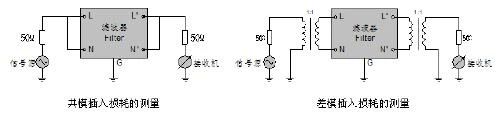

02如何测量插入损耗 如果终端阻抗合乎标准，那测量插入损耗就变得有意义了。但是如此获得的结果只能用于完全相同的电路。最常见的设置是使电源和负性负载阻抗均为50Ω。
阻性损耗、介质损耗：信号以电磁波的形式在传输线中传输，在介质中产生极化。介质中的带电粒子沿着电场方向规则排列，电荷的规则移动消耗了能量。相邻耦合损耗：串扰的影响，信号的能量一部分耦合到响铃的线上去，从而衰减了自身的能量。反射损耗和辐射损耗等：反射的信号在传输线上来回传输，最终对信号的总能量构成损耗。
04线缆衰减/插入损耗常见问题
2、感觉高频信号更容易衰减？高频信号在电力线上的衰减随着频率的增加而增加，但在某些频率，由于负载产生的共振现象和传输线效应的影响，衰减会出现突然的迅速增加。同时，信号传输距离对信号衰减程度也起着决定性的影响；随着距离的增加，衰减会迅速地增加。 从统计上来说，这种变化还是有一定的定性规律可寻的。实验表明信号的衰减是距离的函数，衰减和信噪比有很大关系，信噪比，是指信道中，信号功率与噪声功率的比值，这也意味着这个数值越大，用户的线路质量也越好. 3、趋肤效应不属于高频电流的衰减？趋肤效应本身不属于高频电流的衰减，而是一种现象，这种现象是电流集中在电线的表面导致线路的电阻增大，从而导致衰减。 另外造成高频电流衰减的因素是高频辐射。我们知道，电流产生磁场，交变电流产生交变磁场，而交变磁场产生交变电场，所以交变电流周围产生交变的电场和磁场（这就是电磁场）并往周围辐射，往外辐射的能量随频率的增加而增加。因此高频电流要向外辐射电磁能量从而使高频电流衰减。 还有线路的分布电容和分布电感，我们知道线路的分布电容和分布电感都不大，在直流电路和低频电路中可以忽略，但在高频电路中影响很大。线路越长分布电感和分布电容越大，分布电感大线路感抗就大，衰减就大，另外分布电感大造成电磁辐射也增大；分布电容会分流高频电流导致高频电流衰减。 4、为什么说电磁波的频率越低，衰减越快？电磁波的波长与频率成反比，频率越高，波长越短，更容易受到小物体的阻zhi挡，所以衰减更快。 低频信号加载到高频信号上是为了降低干扰，频率越高越不容易受到干扰，而且高频的电磁波相对容易激励并向空间发射。无论是电磁波在空间传输随空间程差的衰减，还是电磁波在介质中传播由损耗角正切引起的衰减，都是随频率的升高衰减越大。 我们可以帮助提供线材测试一站式解决方案 ： 线材电性能/高频参数测试： 1) Cable DifferentialImpedance—线材差分阻抗 2) Connector Impedance—连接器差分阻抗 3) Attenuation/InsertionLoss—衰减/插入损耗 4) Return Loss—回波损耗/反射损失 5) Intra-Pair Skew—差分对内延迟差 6) Inter-Pair Skew—差分对间延迟差 7) FEXT—远端串音 8) NEXT—近端串音 9) Delay—传播延时 10) 眼图测试
